鋰離子電池在充電過程中，通過外加電壓，迫使電流以相反方向移動，導(dǎo)致鋰電池內(nèi)的離子發(fā)生相反移動，發(fā)生電化學(xué)反應(yīng)，從而將電能轉(zhuǎn)換為化學(xué)能。在放電過程中，正極、負(fù)極分別發(fā)生還原反應(yīng)和氧化反應(yīng)，此時相當(dāng)于原電池。而在充電過程中則分別發(fā)生氧化反應(yīng)和還原反應(yīng)，這時相當(dāng)于電解池。在電解池體系中，兩極一般分別稱為陰極和陽極（負(fù)極和正極），所發(fā)生的反應(yīng)也分別稱為陰極反應(yīng)和陽極反應(yīng)。

　　鋰離子電池在長期的存儲過程中會出現(xiàn)自放電過大，由于自放電過大可能導(dǎo)致鋰離子電池的電壓過低，引起負(fù)極的銅箔溶解等風(fēng)險，由于溶解的銅元素在充電的過程中會再次在負(fù)極表面析出，產(chǎn)生的金屬銅枝晶可能會刺穿隔膜，引起正負(fù)極短路，導(dǎo)致鋰離子電池徹底失效。

　　目前對于過放電過程中鋰離子電池內(nèi)部發(fā)生的反應(yīng)我們還不是特別清楚，為了了解這一反應(yīng)過程，德國明斯特大學(xué)的JohannesKasnatscheew等人利用三電極體系對過放電過程中鋰離子電池正負(fù)極電壓的變化進(jìn)行了詳細(xì)的研究。

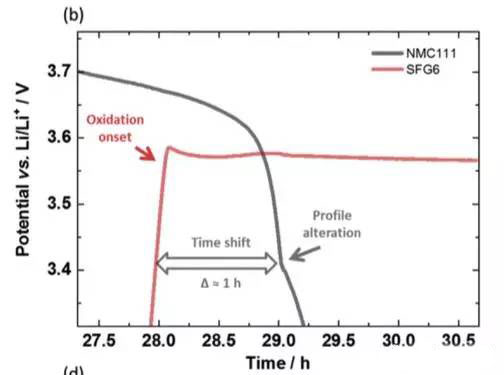

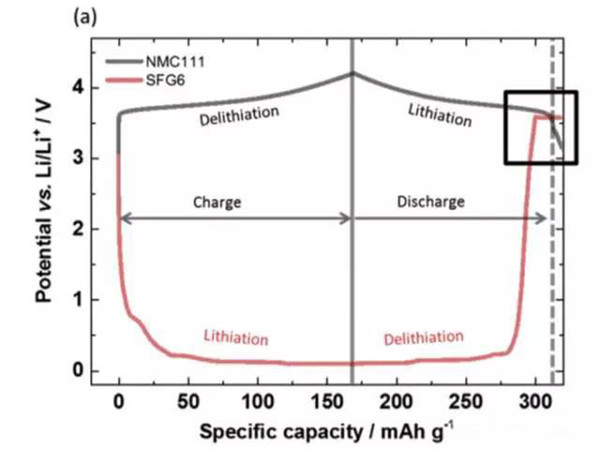

　　實驗中JohannesKasnatscheew等采用的電池為NMC111/石墨體系，金屬鋰作為參比電極。從下圖a中可以看到，在充電的過程中隨著Li+從正極的脫出，正極的電勢緩慢升高，負(fù)極電勢在快速下降到1V以下，在放電的過程中正好相反，Li+從負(fù)極脫出回到正極，正極電勢逐下降，當(dāng)負(fù)極完全脫鋰后，電勢迅速升高，并在3.56V左右出現(xiàn)了一個電壓平臺，下圖b為該區(qū)域的放大圖，從正負(fù)極電壓曲線上可以看到，正極電壓曲線的變化相對于負(fù)極有大約1h的延遲，隨后正極的電勢也開始快速下降，正極電勢低于負(fù)極石墨的電勢。該電壓曲線變化非常符合銅箔溶解的特點(diǎn)，銅箔中的銅元素首先被氧化為Cu1+，Cu1+遷移到正極表面并在正極表面還原，沉積為金屬銅。

　　在整個過放電的過程中，正負(fù)極電勢變化如下圖所示，可以看到負(fù)極電勢維持在3.56V左右，對應(yīng)的為銅箔的溶解。而正極電勢變化的趨勢則比較有特別，隨著銅箔的溶解，正極電勢達(dá)到了一個最低點(diǎn)，隨后有一些輕微的反彈，然后正極的電勢開始緩慢向著2.8V截止電壓下降，嵌鋰造成NMC電勢下降用綠色箭頭進(jìn)行了標(biāo)識，銅在NMC表面沉積造成的電壓下降用紅色箭頭進(jìn)行了標(biāo)識，Li+嵌入反應(yīng)和銅的沉積同時在正極表面發(fā)生。

　　隨著放電狀態(tài)轉(zhuǎn)變?yōu)槌潆姞顟B(tài)，正負(fù)極的電勢發(fā)生了反轉(zhuǎn)，即正極電勢高于負(fù)極。但是我們看到充電時正極的電勢相當(dāng)于充放電狀態(tài)反轉(zhuǎn)之前負(fù)極的電勢，這表明此時正極發(fā)生的反應(yīng)為其表面沉積的銅再次溶解，這也驗證了負(fù)極銅箔在過放電過程中發(fā)生了溶解，并在正極表面發(fā)生了沉積。

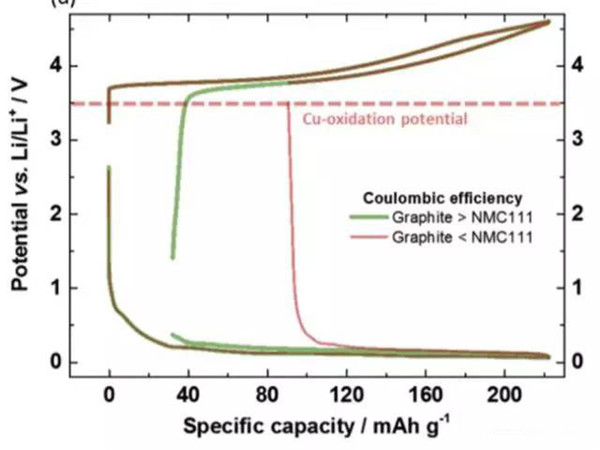

　　為了避免銅箔在放電的過程中發(fā)生氧化和溶解，就需要控制負(fù)極的電勢不高于3.56VvsLi+/Li。在實際的過程中，負(fù)極的電勢受到電池電壓的控制，下圖展示了當(dāng)負(fù)極的首次效率高于正極，首次效率低于正極時，在充放電過程中的電勢的變化。當(dāng)負(fù)極的首次效率高于正極時，由于正極損失的容量較多，因此在放電時雖然正極已經(jīng)完全嵌鋰，但是負(fù)極仍然保有部分鋰，因此負(fù)極的電勢較低，也就不會發(fā)生銅箔溶解的問題。但是當(dāng)負(fù)極的首次效率較低時，放電的過程中正極還沒有完全嵌鋰，此時負(fù)極的鋰已經(jīng)消耗完畢，特別是放電截止電壓又比較低時，就有可能會導(dǎo)致負(fù)極的電勢過高，導(dǎo)致銅箔的溶解。因此為了避免銅箔的溶解就需要對鋰離子電池的放電截止電壓進(jìn)行謹(jǐn)慎的選擇，避免負(fù)極的電勢過高。

　　在電池的循環(huán)過程中，隨著負(fù)極SEI膜的不斷生長，消耗有限的Li+，可能會加劇負(fù)極Li+不足，導(dǎo)致其在放電的過程中電勢過高，引起銅的溶解，因此需要對壽命末期的鋰離子電池的截止電壓進(jìn)行格外的關(guān)注，一般來說將放電截止電壓設(shè)的高一點(diǎn)有利于降低銅箔溶解的風(fēng)險，因此JohannesKasnatscheew認(rèn)為將截止電壓設(shè)為3V可以將銅箔溶解的風(fēng)險降到最低，提高鋰離子電池的循環(huán)壽命。

本文鏈接：http://www.evolveflexfinance.com{dede:field.arcurl/}

諾信新聞,諾信公司新聞,鋰電池行業(yè)新聞,展會新聞
